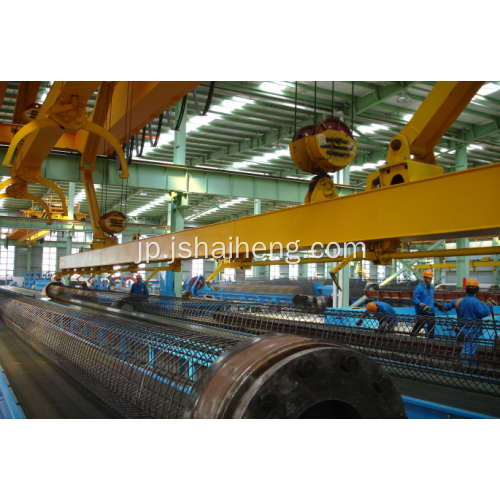

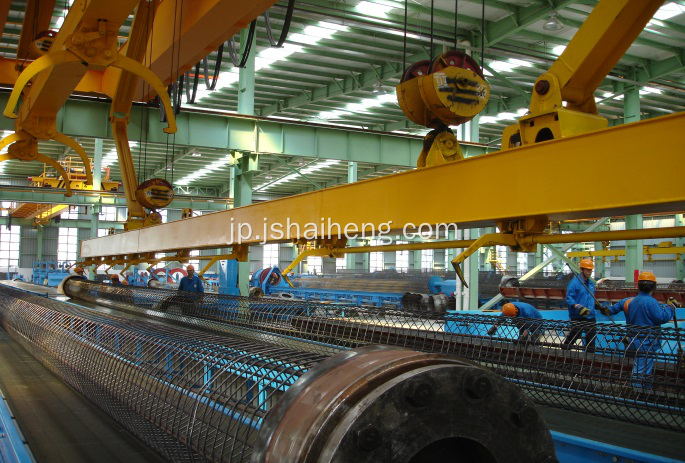

コンクリートスパンパイル金型用ハンギング装置

コンクリートスパンパイル金型用ハンギング装置

1。 この機械は上型と下型を掛けるために使用されます。

2。 グリッパの3つの異なるタイプ：A.上型をつかむためのA. B.上型および下型をつかむため。上部金型、下部金型およびケージをグラブするためのものである。

3。 制御システム：空気圧部品は、空気圧回路図に従って空気圧縮機に接続する必要があります。電気部品は、電気回路図に従ってクレーンの制御ボックスに接続する必要があります。

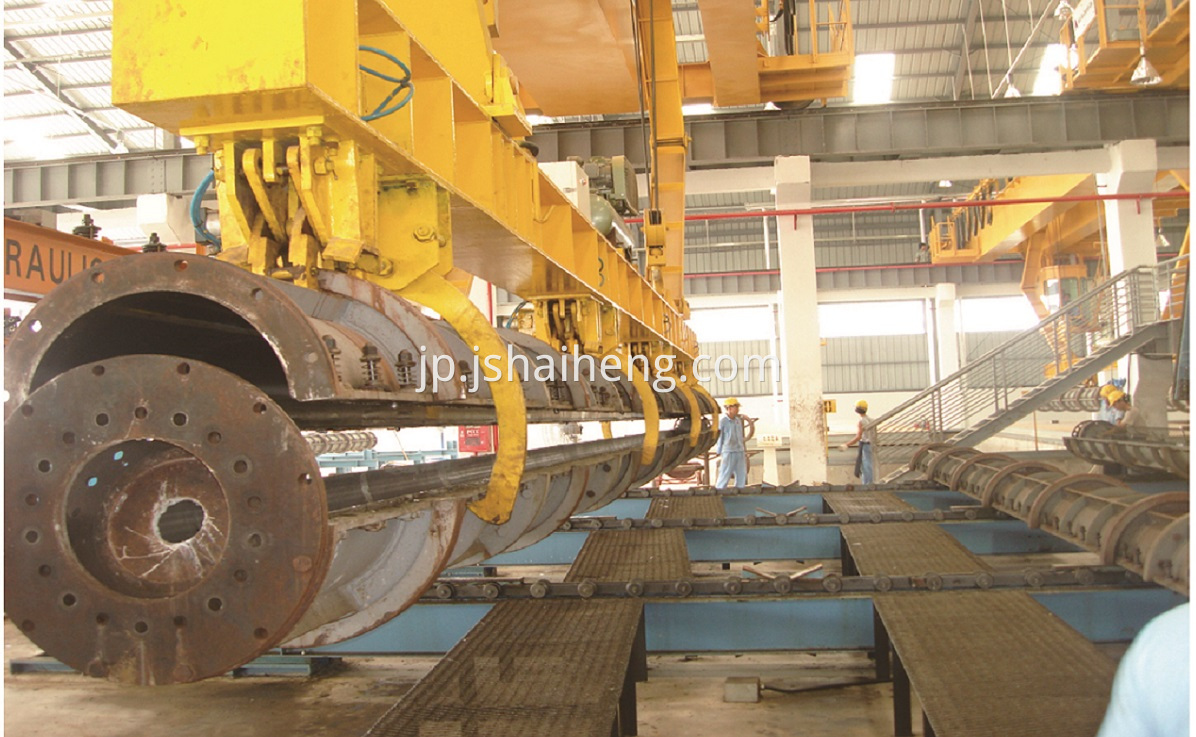

特殊用途 回転保持式 グリッパは 、10t + 10tのクレーンと共に コンクリート紡績パイルの生産拠点の紡績および硬化に適してい ます。

ホールド型作業の全工程：

クレーンの車は、金型の上に走って、回転ボタンを押すと、保持クランプが回転し、持ち上げ機構が下降します。

2.運転者は、最初に高さ位置を決定し、その位置で閉鎖ボタンを押すことができる。

3.ドライバーが車をわずかに動かしてクレーンを動かし、保持クランプを定位置に定める。

4.持ち上げ機構を押して、押したままにして持ち上げることができるようにします。

カートが次の作業手順に移動すると、持ち上げ機構が脱落する。

6.パイル金型が安定した後、金型は引き続き降下します。運転者は、保持クランプがパイルモールドから取り外され、開いたボタンを押したと判断する。

7.持ち上げ機構が持ち上げられ、回転ボタンを押し、保持式クランプがねじ込まれます。

この専用グリッパは、以下の部品で構成されています。

A.空気圧制御システム

B.吊りビーム

C.クランプ

D.電子制御システム
