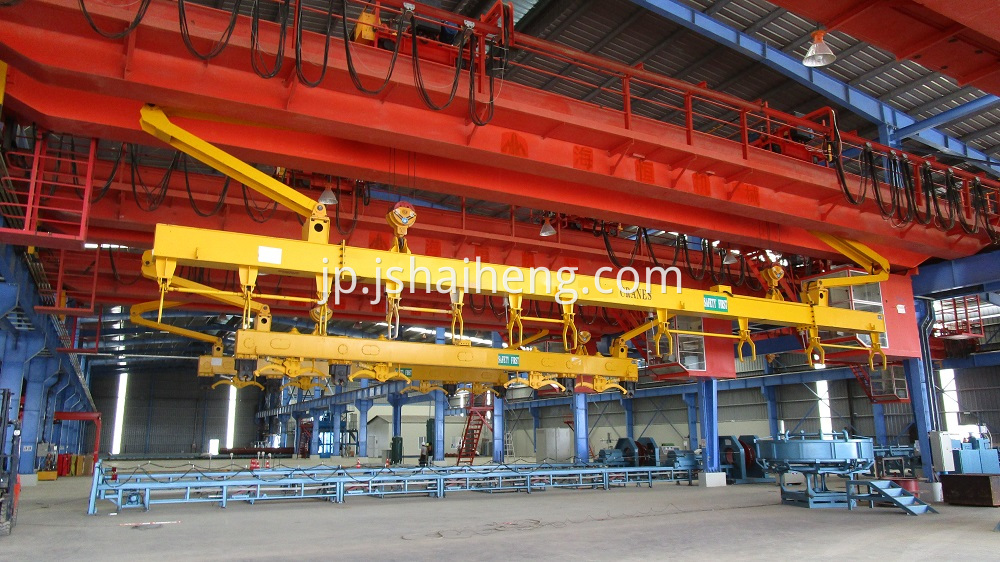

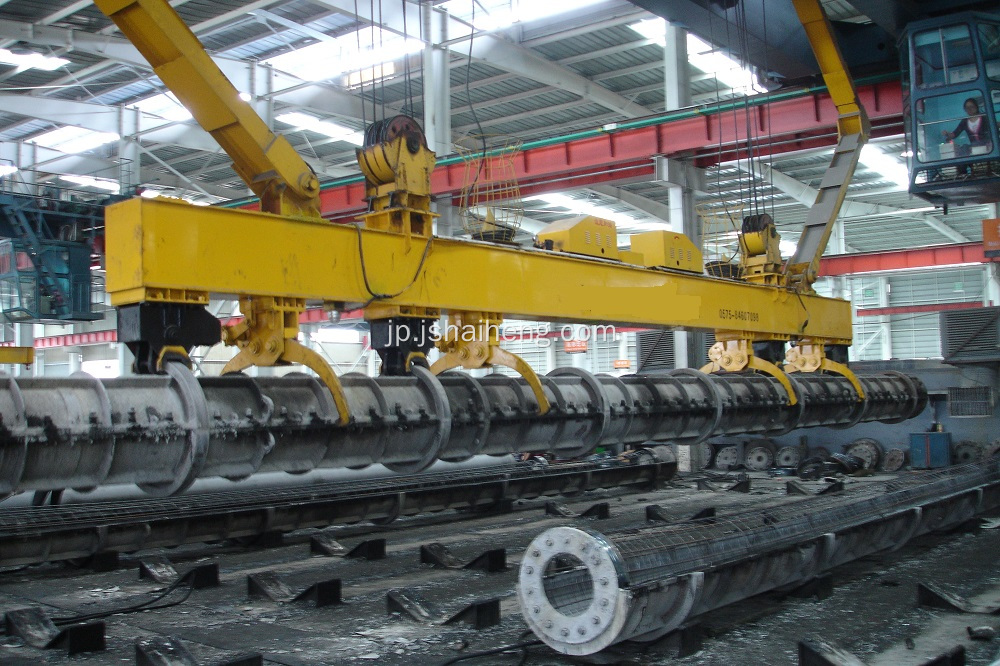

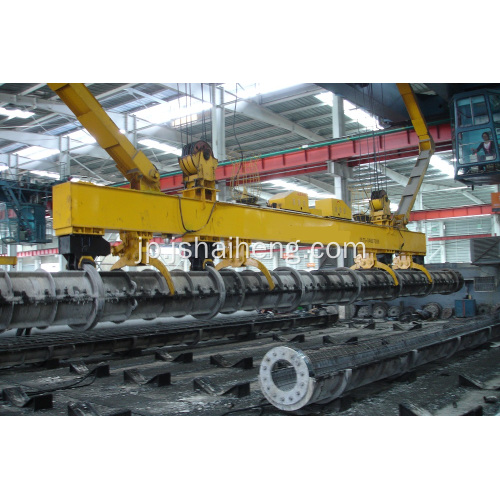

オーバーヘッドクレーンオートグリッパフープタイプ

オートグリッパー

特殊目的のグリッパは、紡績パイルの生産フローの紡績および硬化に適しています。

専用クランプの適用範囲：φ300---φ600標準のスパンパイルモールド、長さ15m以下。

この専用グリッパは、以下の部品で構成されています。

A.空気圧制御システム

B.吊りビーム

C.クランプ

D.電子制御システム

フープ型グリッパの作業を把握する全過程：

1.グリッパーコントロールボックスにはクランプ専用スタートボタンがあります。エアーコンプレッサーを作動させた後、エアーコンプレッサーの圧力ゲージが0.75MPaになると、エアーコンプレッサー圧力バルブが作動を開始し、エアーコンプレッサーが作動を停止し、クランプが作動状態になります。

2.オーバーヘッドクレーンは金型の上に移動し、機構を下降させ、運転者はパイルモールドの長さを決定する。

3.クランプガイドの溝が最初に終わったらフックは下がり続け、梁を吊るし、ワイヤーロープはしっかりとしないで、少し緩めた状態にします。

4.ドライバーはコントロールボックスの「閉じる」ボタンを押すことができ、クランプが閉じた状態であることを示すために「閉じる」インジケーターランプが点灯します。

5.持ち上げ機構を押し下げ、締め付けが完了して上昇し続けることを確認します。

6.天井クレーンが次のプロセスに移動し、持ち上げ機構が下がります。

7.パイルモールドが安定したら、パイルモールドは下がり続けます。ワイヤーロープはもはやきつく締まりません。

8.ドライバーは、コントロールボックスを開くことができます "オープン"ボタンと "オン"ボタンは、クランプが開いた状態で表示され、約1~2秒持ち上げることができます。
